DSDH-160型直線導軌淬火專用設備

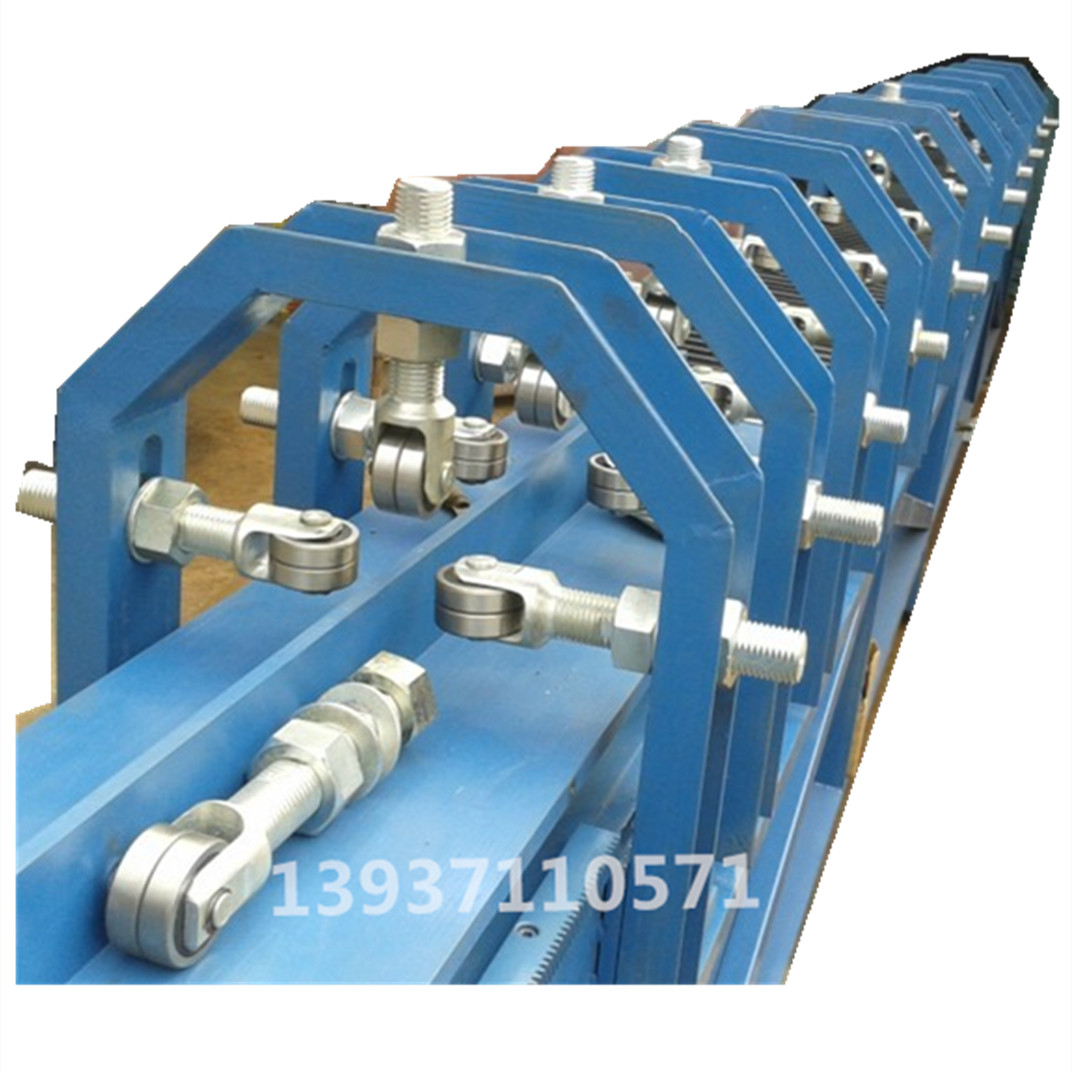

直線導軌淬火傳動機構
DSDH-160型直線導軌淬火專用設備
直線導軌淬火傳動機構
一、直線導軌DSDH-160型全數字智能淬火成套設備組成
1、DSDH-160型DSP全數字感應加熱電源 一套
2、WSSK-1000型淬火傳動裝置 一套1、DSDH-160型DSP全數字感應加熱電源 一套
3、定制淬火感應器 一副
4、定制變壓器移動十字滑臺 一套
5、閉式冷卻系統 一套
該套全數字淬火設備，具有液晶顯示及保護功能，如過壓、過流、水溫、水壓、缺相等保護功能。顯示頻率、功率、加熱曲線產品記錄等功能，人性化設計，便于數據溯源分析。
DSDH-160KW中頻感應加熱設備，進出水接口外徑為DN40，也就是1.5寸，水管類型可采用PPR管為好。
二、直線導軌調質設備主要特點
1、水電分離設計——在水路發生漏水、水管斷裂等情況下，不會引起電氣部分損壞；
2、復合母排設計——減少電路分布參數造成的IGBT開關器件易損壞；
3、整機全封閉設計——機箱內部與車間環境空氣隔離，解決車間粉塵、環境潮濕等對設備的影響；
4、信號傳輸采用光纖——提高設備運行穩定性。
三、直線導軌調質設備主要參數
| 型號 | DSDH-160 |
| 輸入電源 | 三相380VAC，50-60Hz |
| 輸出功率 | 160kW |
| 功率調節范圍 | 5%-100%范圍內任意調節 |
| 功率控制精度 | ±1% |
| 輸出頻率 | 30-50kHz自適應 |
| 抗電壓波動性能 | 電網電壓波動±10%，輸出功率波動±1% |
| 效率 | ≥97% |
| 防護等級 | IP54 |
| 工作模式 | 恒壓/恒功率任意選擇 |
| 控制系統 | DSP+CPLD |
| 控制方法 | 內部控制和遠程控制任意切換 |
| 操作界面 | 人機界面+按鈕 |
| 通訊接口 | 以太網口/RS485 |
| 工作環境溫度 | 0-40℃ |
| 工作環境濕度 | ≤90%RH |
| 工作環境其他要求 | 無導電塵埃，無腐蝕金屬，無破壞絕緣氣體 |
| 工作環境海拔 | ≤1000m |
| 冷卻方式 | 強制水冷及空調風冷相結合 |
| 重量約 | 300kg |
| 外形尺寸 | W1400 x D800 x H2000 |
| 外觀顏色 | RAL 7035 Grey |
